Mesh有线组网布线方案

目前无线组网方式很多:

  • 多路由器普通连接,可以用相同的SSID,但不能无缝漫游。

  • WIFI放大器方案:也是一样。

  • AC+AP:AC是接入控制,AP是接入点,这是一种成熟的商用解决方案,用于办公楼、酒店等。性能可靠,现在也有家用方案,本篇不作探讨。

  • 分布式路由:俗称Mesh。比较适合家用,传输方式有:有线,无线,电力线(电力猫),可以采用相同SSID,支持无缝漫游。

MESH的几个优点:

  • 自动无缝漫游,跨路由时不掉线, 传统中继,一个路由器到另一个路由器会出现掉线

  • 无线配置信息可以自同步,修改主路由器(母路由器),子路由会自动同步wifi等参数配置信息

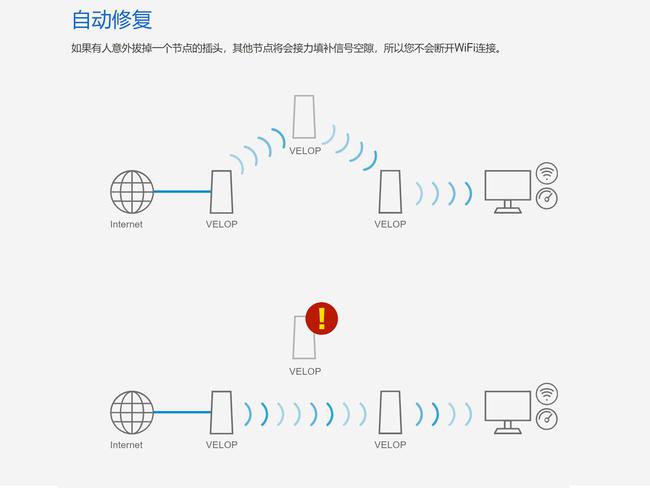

  • 网络的自修复功能(无线回传时超过三个路由器)

  • 拓扑的自适应,连接方式分为:有线连接、无线连接、有线无线混合连接,按拓扑结构分为链型、星型、混合型

Mesh有线组网布线方案

如果不能有线组网,三频Mesh路由器用无线回传也不错。

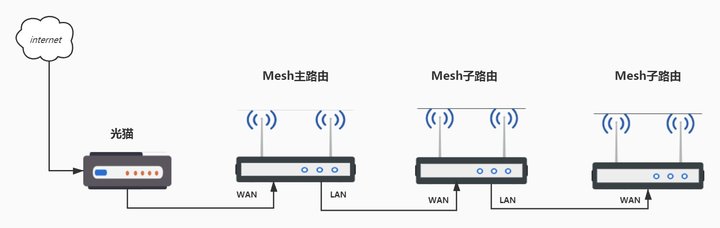

链型拓扑

Mesh有线组网布线方案

星型拓扑

Mesh有线组网布线方案

mesh路由组网,有线,无线,电力线三种组网方式中,要数有线组网最稳定,而且延时小。本篇就讲一下有线组网的布线方案。

mesh无线路由组网最好关闭光猫拨号上网功能,把光猫改为桥接功能,由主路由拨号上网。

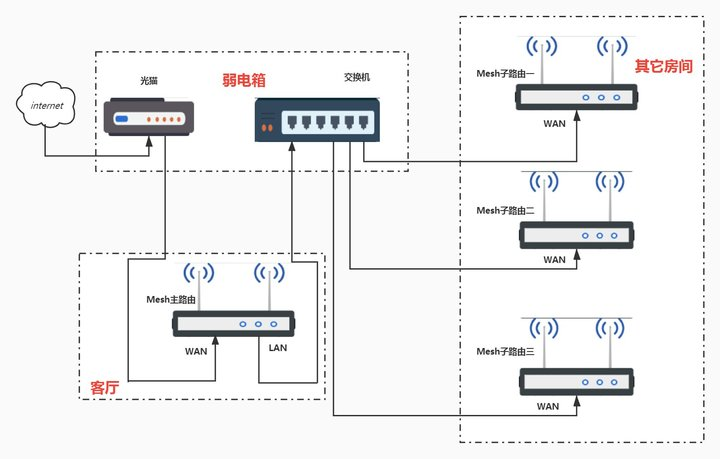

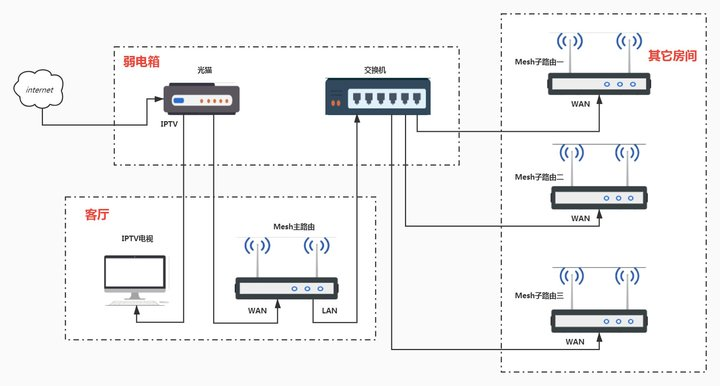

1、从弱电箱到每个房间都放置好了网线,客厅需要运营商网络电视功能,而且客厅需要放置主mesh路由器。这样客厅到弱电箱需要放三条网线。

Mesh有线组网布线方案

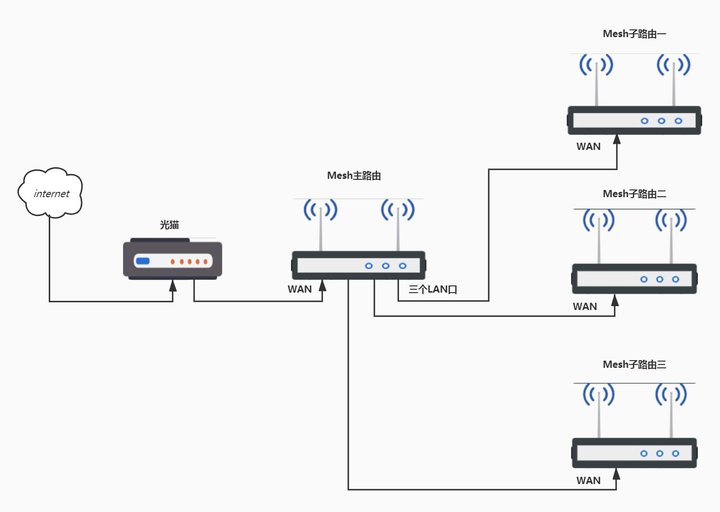

2、从弱电箱到每个房间都放置好了网线,客厅只需要放置主mesh路由器,不需要网络电视盒子,这样客厅到弱电箱拉两条网线即可。可以用不是运营商的电视盒子,如小米盒子等,这种可有线连接也可无线,有线的话直接从主路由上用一条网线连接到盒子及可。

Mesh有线组网布线方案

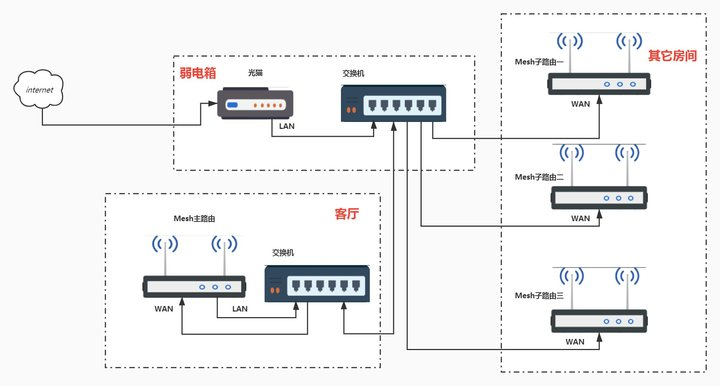

3、好多以前装修的房子,没有考虑mesh组网的问题,从弱电箱到到每个房间包括客厅只拉了一条网线,这种可以用单线复用的mesh组网方式,如果不需要运营商的网络电视,可以用两台交换机来实现单线复用的功能,但最好是用VLAN交换机,下面第二张图。普通交换机有的路由器可以,有的不行。

Mesh有线组网布线方案

Mesh有线组网布线方案

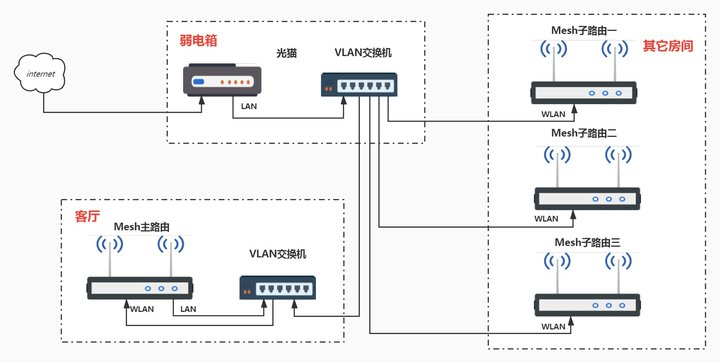

4、同样的单线复用,如果需要运营商的网络电视,那么可将两台普通交换机换成VLAN交换机及可。当然VLAN交换机需要设置,要有一定的动手能力。

Mesh有线组网布线方案


VLAN交换机设置可以看看下面的内容:

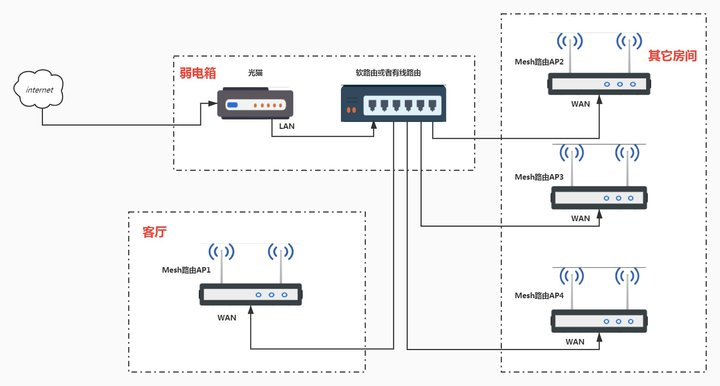

5、无线路由器mesh组网ap模式,有时需要一个性能强大,功能多的路由器作为主路由时,比如软路由作为主路时。这时我们会用到mesh路由的ap模式,部分品牌型号的路由器固件(华硕,小米,领势等),支持AP模式MESH组网。下面是我自已用软路由测试的华硕mesh无线路由器的ap模式。

Mesh有线组网布线方案

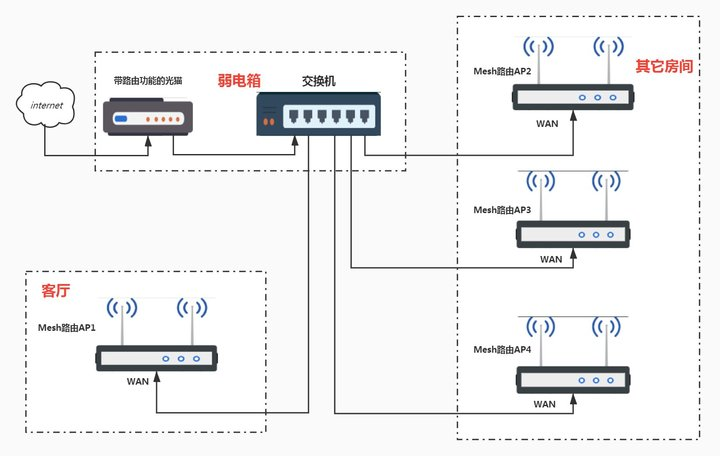

如果你家光猫带有路由功能,那么也可以不用软路由,光猫上的网口多的话,也可以不加交换机。

Mesh有线组网布线方案
